【产品简介】

车载接触网运行状态检测装置采用非接触式在线检测弓网燃弧、拉出值超限，获得弓网动力学参数与几何参数相结合的弓网关系，数据实时传输到地面计算机上，为接触网动态复核、日常维修、事故后查询提供科学依据。

【产品构成】

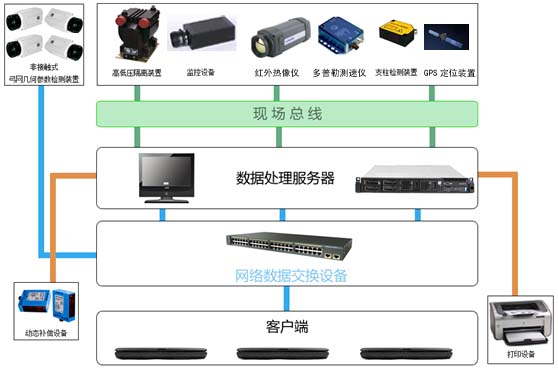

车载接触网运行状态检测装置硬件部分主要由车顶设备、车内设备三大部分组成，其中车顶设备包括：燃弧检测设备、几何参数检测设备、弓网温度监测设备、弓网运行状态监控设备等组成；车内设备包括：控制机柜、主控系统、设备功能箱、网络数据交换设备、硬盘录像机、输出打印设备、断电保护、3G传输、支柱定位等设备组成。

【产品特点】

l 重检测–几何参数检测

通过非接触式激光检测技术，完成对接触网几何参数精确检测

l 重检测–弓网温度、燃弧监测

系统采用最新的高扫描频率非制冷凝视焦平面阵列，完成对高速运行状态下的弓网设备工作温度、燃弧、弓网关系的监控。及时发现因离线电弧、接头松动、氧化腐蚀、工作摩擦等造成的隐患，避免事故发生。

l 重定位–精确定位

利用高精度GPS技术，采用卫星定位，有效提升故障点的定位精度

l 重呈现-检测参数自定义设置

能够针对曲线图表中各检测项曲线的显示颜色、基准刻度、单位、显示、隐藏和打印项进行自定义设置，可以根据检测单位的检测评级需要设置超限点扣分标准，满足用户针对检测结果进行多种组合查询、分析、统计需求，配置灵活、操作简便。

l 重呈现–可溯源超限数据分析

支持超限前后5秒的影像记录保存，可将当前检测数据与历史检测数据进行曲线图重叠对比、表格横向对比，一方面结合专家评判系统对接触网质量进行归一化评定，另一方面可以跟进针对故障点维修的闭环情况，为后续维修工作调度提供科学依据。检测数据通过无线与地面服务器进行传输。

l 重呈现–可溯源超限数据分析

内置专家评判系统，将海量的检测数据进行统计分析，可实时与非实时生成曲线报表、表格报表、超限报表，更完整直观的全面呈现检测数据，高效精确的指导维修维护作业。支持各种检测报表的硬盘刻录和移动储存，支持各种检测报表的实时或非实时打印、选项打印、全项打印并导出各种检测电子报表。
